离心铸管是什么意思

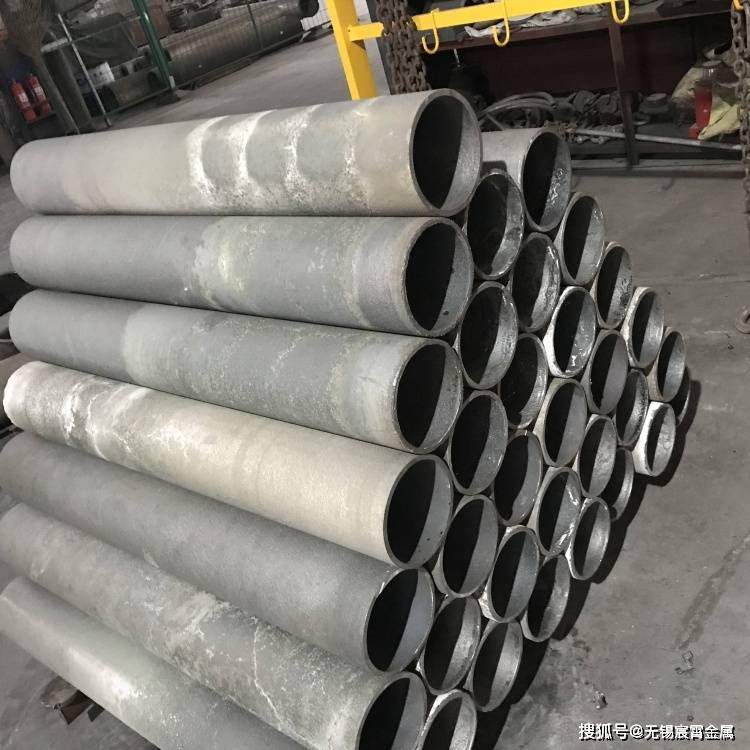

离心铸管是一种利用离心铸造技术生产管状铸件的方法，其核心原理是通过高速旋转的铸型产生离心力，使熔融金属液均匀填充铸型并凝固成型。以下从原理、特点、生产流程及应用等方面详细解析：

1. 核心原理

离心作用：熔融金属液注入旋转铸型后，在离心力（可达重力的数十倍）作用下，密度较大的金属向外壁移动，气体和夹杂物则向中心聚集并排出，形成致密、无缩孔的铸件。

凝固特性：铸件由外向内凝固，补缩能力强，组织均匀，机械性能接近锻造件，如抗拉强度可达150MPa以上，密度高达7.85g/cm³。

2. 关键特点

质量优势：

组织致密，气孔、夹渣少，耐腐蚀、抗老化，使用寿命长（如耐20%硫酸/30%氢氧化钠环境，寿命超50年）。

壁厚均匀，表面光滑，可实现薄壁管件生产（如最小管径75mm，最大达3000mm）。

效率与成本：

无需型芯，简化流程，生产效率高（如水冷金属型工艺年产能可达94万吨）。

成本低于轧制无缝管，成材率高，经济性显著。

适应性强：

可生产单金属管（如球墨铸铁管、碳钢管）或复合管（如钢-铜、钢-镍基合金双层管），满足耐高压、耐腐蚀等特殊需求。

适用于多种材质，包括铸铁、碳钢、合金钢、不锈钢等。

3. 生产流程（以水冷金属型工艺为例）

原料准备：废钢、生铁等原料熔炼，调整成分（如碳、硅含量），脱硫处理。

球化处理：加入球化剂（如镁、稀土），使石墨呈球状，提升强度和韧性。

离心浇注：

金属液经定量包注入旋转管模，转速（500-1500r/min）和浇注速度（≥20kg/s）精确控制，确保管壁均匀。

铸型冷却（水冷或涂料层），形成白口层后需退火处理，转化为铁素体基体。

后处理：

喷锌防腐、内壁水泥衬层（防结垢）、外涂沥青漆（防腐蚀）。

水压试验（压力≥0.3MPa）、尺寸检测、打磨清理，最终包装入库。

4. 应用领域

市政工程：城市雨水/污水管网、老城区雨污分流改造（如DN800-DN1000管道）。

工业领域：化工厂废水输送、电厂循环水系统、油气田耐腐蚀管线（如X52NS/2205双金属复合管）。

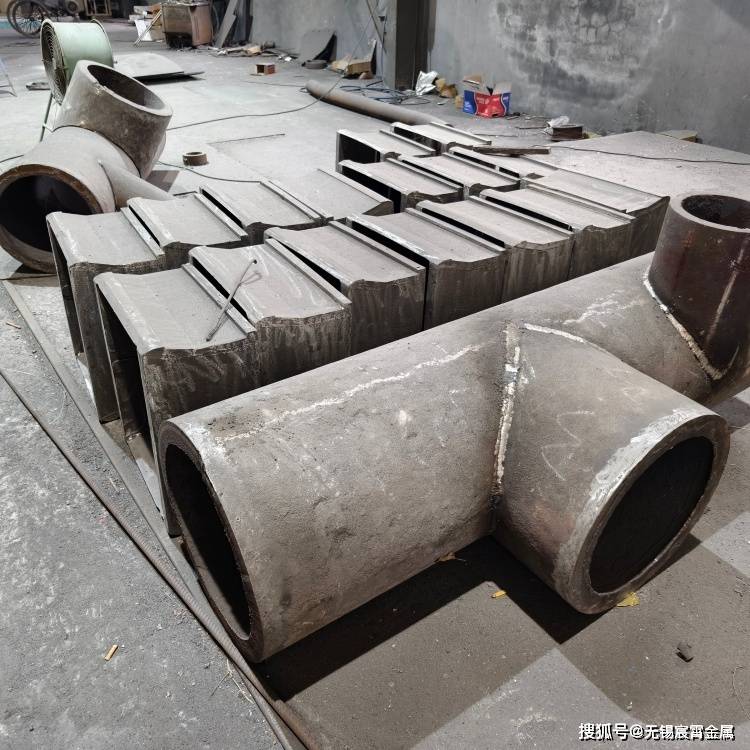

特殊环境：高温蒸汽管道、矿山耐磨输送管（如内衬Cr26高铬铸铁）、锅炉管、油缸缸体等。

其他：农业灌溉、高速公路涵洞排水、消防系统等。

5. 技术挑战与优化

挑战：小口径管材易出现密度偏析、夹砂、裂纹等缺陷；粉尘污染和型筒测温精度需改进。

优化方向：

智能化控制：通过变频技术调节转速、压力监测排除气泡，提升成品率（如合格率≥99.5%）。

材料创新：如树脂砂衬工艺提高铸型寿命，双金属复合管实现强韧性互补。

环保措施：减少粉尘排放，采用水冷系统降低能耗。

离心铸管凭借其高效、高质量、低成本的优势，已成为管道制造的主流工艺，广泛应用于流体输送、工业设备及市政建设等领域，持续推动着材料科学与制造技术的进步。
